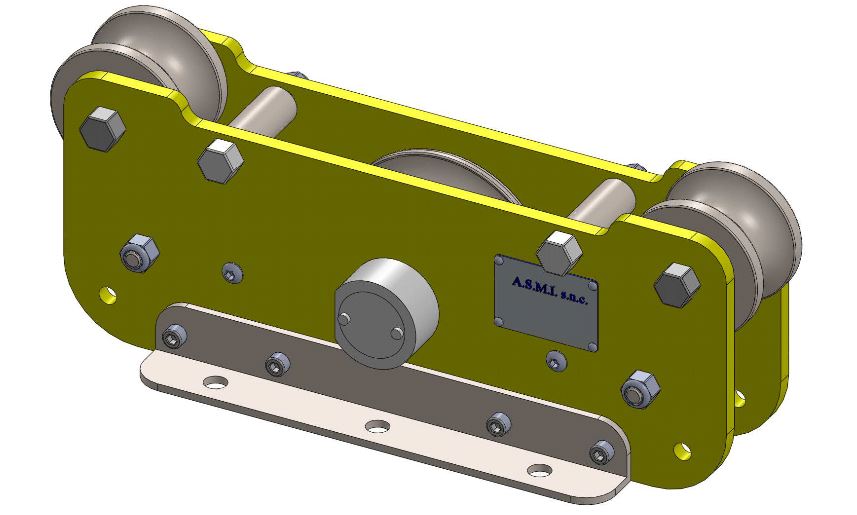

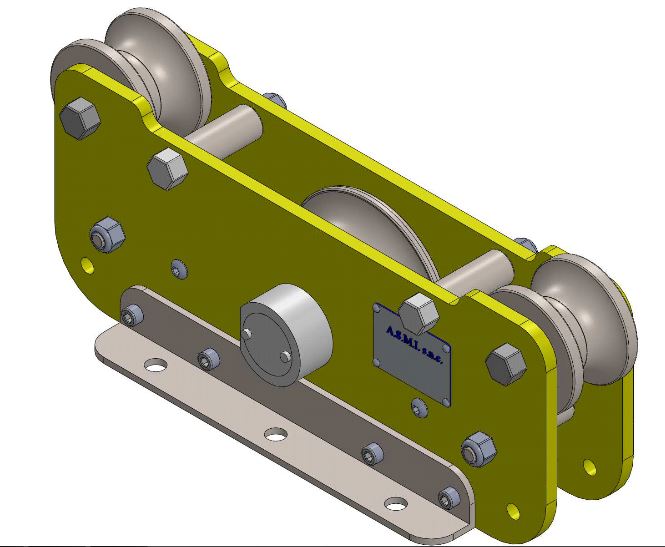

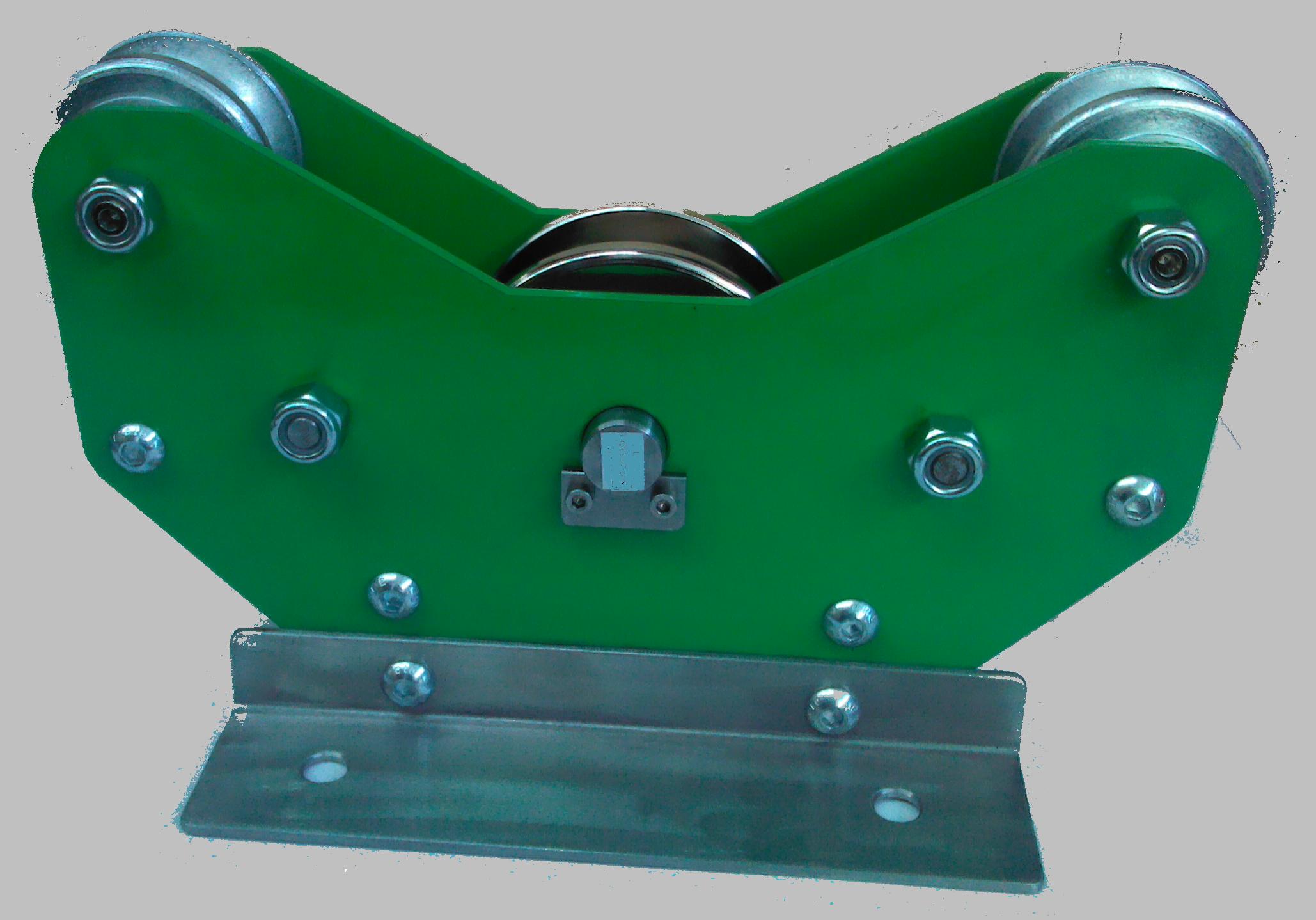

T.R.O.L.L. - Tensiometro e limitatore di portata per funi scorrevoli

T.R.O.L.L.

Tensiometro per funi scorrevoli - Limitatore di portata

T.R.O.L.L. è il tensiometro per funi scorrevoli, con funzione di limitatore di sovraccarico, di concezione e produzione “made in Europe” marcato .

Ideale per l’installazione su argani e verricelli, sia nuovi che già funzionanti, in quanto le semplici manovre di installazione non prevedono l’interruzione della fune.

Come il gigante nordico da cui prende il suo nome, T.R.O.L.L. è forte, robusto, particolarmente adatto a lavorare negli ambienti più estremi. La struttura compatta, il design accurato e l’alta affidabilità, fanno di questo tensiometro un incomparabile strumento per il controllo e la messa in sicurezza degli impianti di trazione a fune.

La gamma standard dei modelli T.R.O.L.L. copre un campo di portate comprese tra 0 e 500 tonnellate con funi di diametro fino a 120 mm.

La struttura di T.R.O.L.L. è in acciaio verniciato a polveri mentre tutte le parti scorrevoli sono in acciaio temprato e/o acciaio inox. La tensione della fune viene misurata attraverso una cella di carico a perno in acciaio inox dalle elevate proprietà elastiche.

PORTATE da 0 a 500.000 kg

(anche diverse a richiesta)

Certificazione

Certificazione ATEX su richiesta

Protezione IP67

Cella di carico in acciaio inox

Alta resistenza meccanica

Semplicità di installazione e funzionamento

Interfacciabile con un’ampia gamma di elettroniche
marcate

MODELLO	PESO	TENSIONE MAX	Ø FUNE MAX	INGOMBRI
TROLL -5K	7 kg	5.000 daN	20 mm	28 x 18 x 18(h) cm
TROLL –25K	15 kg	25.000 daN	35 mm	48 x 16 x 18(h) cm
TROLL –50K	50 kg	50.000 daN	50 mm	48 x 25 x 38(h) cm
TROLL –150K	120 kg	150.000 daN	60 mm	72 x 33 x 56(h) cm
TROLL –350K	200 kg	350.000 daN	85 mm	91 x 39 x 67(h) cm
TROLL –500K	350 kg	500.000 daN	120 mm	105 x 42 x 78(h) cm

Nota : le misure riportate in tabella sono indicative e suscettibili a cambiamenti ad opera della ditta costruttrice.

CARATTERISTICHE TECNICHE

(Cella di Carico a Perno)

CARICO LIMITE	150 % F.S.
CARICO DI ROTTURA	300 % F.S.
TENSIONE DI ALIMENTAZIONE	15 Vcc MAX
SEGNALE DI USCITA	1 mV/V
TOLLERANZA USCITA	0,1 % F.S.
TOLLERANZA DI ZERO	1 % F.S.
LINEARITÀ	0,2 % F.S.
ISTERESI	0,2 % F.S.
RIPETIBILITÀ	0,2 % F.S.
RESISTENZA INGRESSO	350 – 360 Ohm
RESISTENZA USCITA	350 – 351 Ohm
RESISTENZA ISOLAMENTO	MIN 2000 MOhm
CREEP (30 MIN.)	0,2 % F.S.
COMPENSAZIONE TERMICA	-10 / +40 °C
TEMPERATURA LAVORO MAX.	-20 / +70 °C
DERIVA TERMICA DI ZERO	0,003 % F.S. /°C
DERIVA TERMICA F.S.	0,002 % F.S. /°C
CAVO ELETTRICO (STANDARD) 4x0,25	5 METRI
ROSSO: ALIMENTAZIONE +	NERO: ALIMENTAZIONE –
VERDE: USCITA SEGNALE +	BIANCO: USCITA SEGNALE –
