Limitatori di Carico Serie “M/G LC”
I limitatori di carico della serie M/G LC sono progettati per essere installati facilmente sulla fune fissa, con un’operazione semplice che richiede solo pochi minuti.
La gamma standard copre applicazioni fino a 10.000 kg sul tiro della fune, con configurazioni a una o due soglie di intervento. Per esigenze specifiche, A.S.M.I. s.n.c. è in grado di realizzare modelli personalizzati con portate fino a 20.000 kg e più soglie di intervento.
I modelli base sono verniciati a polveri e dotati di componenti zincati, garantendo affidabilità e durabilità in condizioni operative standard.
Caratteristiche Tecniche Principali
Carico elettrico massimo: 250V – 15 A
Durata meccanica: 3.000.000 cicli operativi
Classe di isolamento (IP):
Limitatore di carico: IP 64
Finecorsa di sicurezza interno: IP 67
Temperatura di esercizio: da -20°C a +50°C
Lunghezza standard del cavo elettrico: 4 metri
Con la serie di Limitatori di Carico serie “M/G LC” offriamo soluzioni affidabili e personalizzabili per soddisfare le esigenze più complesse nel settore del sollevamento e della sicurezza.
| Modello
Serie “M/G” |
Soglie
di Intervento |
Campo
di Taratura [kg] |
Ø Fune
[mm] |
Ingombri
[mm] |
Peso
[kg] |
| M/G LC-1 | 1 | 100 – 1.000 | 5-15 | 210 x 160 | 4 |
| M/G LC-1 S2 | 2 | 100 – 1.000 | 5-15 | 210 x 160 | 4,2 |
| M/G LC-2 | 1 | 1.001 – 2.000 | 8-15 | 210 x 160 | 4 |
| M/G LC-2 S2 | 2 | 1.001 – 2.000 | 8-15 | 210 x 160 | 4,2 |
| M/G LC-3 | 1 | 2.001 – 3.000 | 12-20 | 210 x 160 | 4 |
| M/G LC-3 S2 | 2 | 2.001 – 3.000 | 12-20 | 210 x 160 | 4,2 |
| M/G LC-8 | 1 | 3.001 – 8.000 | 16-22 | 270 x 160 | 6 |
| M/G LC-8 S2 | 2 | 3.001 – 8.000 | 16-22 | 270 x 160 | 6,2 |
| M/G LC-10 | 1 | 5.001 – 10.000 | 18-30 | 380 x 200 | 10,5 |
| M/G LC-10 S2 | 2 | 5.001 – 10.000 | 18-30 | 380 x 200 | 10,7 |
| M/G LC-20 | 1 | 10.001 – 20.000 | 22-40 | 380 x 200 | 12 |
| M/G LC-20 S2 | 2 | 10.001 – 20.000 | 22-40 | 380 x 200 | 12,2 |

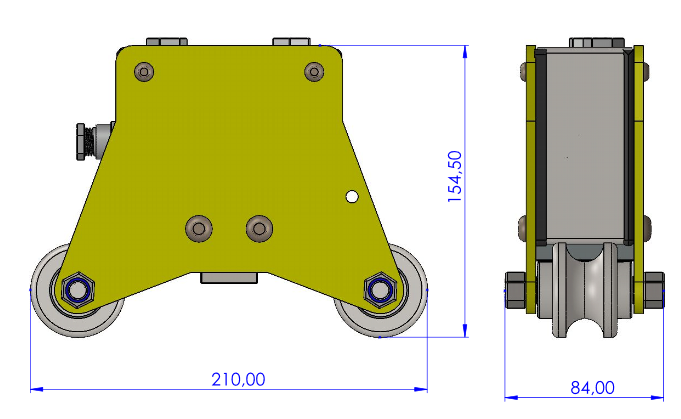

Ingombri dei limitatori di carico serie M/G LC-1, M/G LC-2 e M/G LC-3:
Limitatori a Ingombro Ridotto
Per applicazioni in cui lo spazio è limitato, A.S.M.I. s.a.s.. propone i modelli di limitatori a ingombro ridotto della serie M/G LC-Rx
Questi dispositivi sono progettati con dimensioni estremamente compatte, ideali per installazioni in ambienti ristretti, senza compromettere la qualità, l’affidabilità e le prestazioni operative. I limitatori della serie M/G LC-R rappresentano la scelta perfetta per chi cerca efficienza in spazi contenuti.

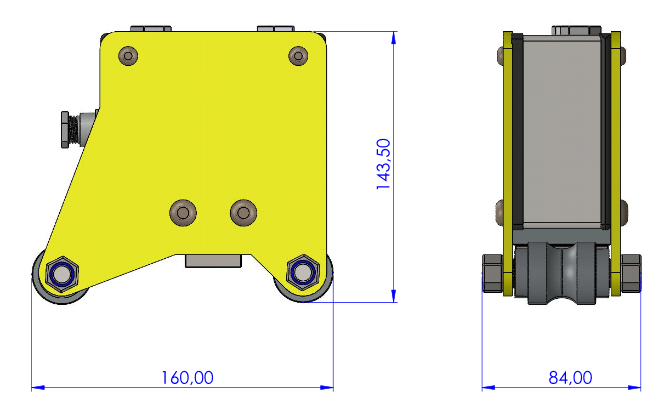

Ingombri dei limitatori di carico serie M/G LC-R1, M/G LC-R2 e M/G LC-R3:
CONTRAPPESI PER LIMITATORI DI CARICO SERIE
“M/G LC-CP1 e M/G LC-CP2”
Contrappesi per Limitatori di Carico
Quando il limitatore di carico viene installato sulla fune della puleggia di equilibrio, anziché sulla fune capofisso, possono verificarsi piccoli sbilanciamenti alla puleggia stessa.
Per risolvere questo problema, è possibile installare un contrappeso sulla fune opposta a quella su cui è applicato il limitatore di carico.
I contrappesi delle serie M/G LC-CP1 e M/A LC-CP2 rappresentano una soluzione pratica e affidabile. Sono progettati per una installazione semplice, dotati di ganci di sicurezza e di appositi attacchi per l’applicazione di pesi supplementari, garantendo un perfetto bilanciamento del sistema.
| Contrappeso per
Limitatore di carico |
Applicazione |
| M/G LC-CP1 | Per limitatore di carico a fune fissa con portata fino a kg 8.000 |
| M/G LC-CP2 | Per limitatore di carico a fune fissa con portata fino a kg 20.000 |
