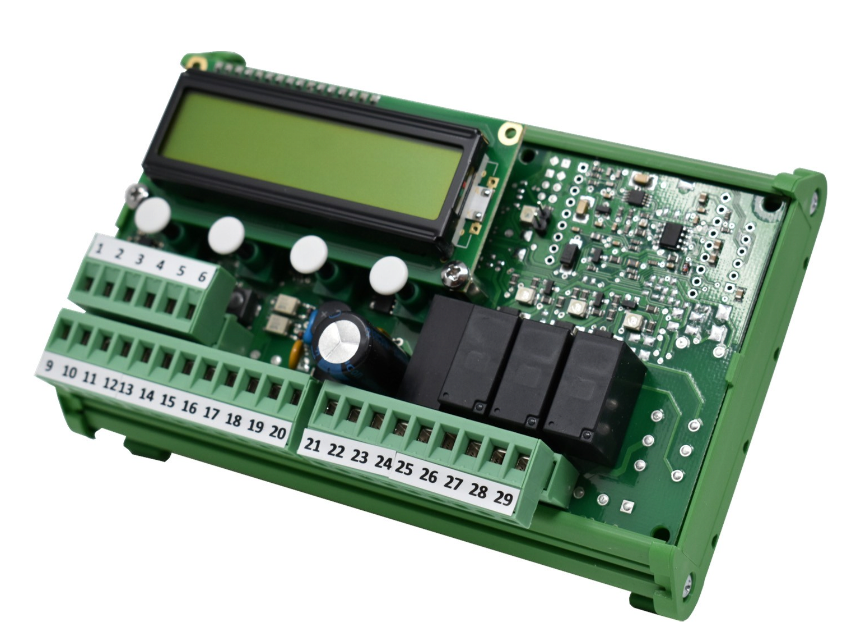

LIMITATORE DI CARICO WIN 6N
Caratteristiche principali del sistema WIN 6N
WIN 6N è un sistema avanzato per la limitazione del peso su celle di carico, progettato per garantire precisione, sicurezza e affidabilità. La gestione del peso avviene tramite relè, che vengono attivati quando il carico raggiunge le soglie preimpostate.
Funzionalità principali:
- Controllo dei guasti: Il sistema rileva condizioni di malfunzionamento o disconnessione delle celle di carico, disattivando i relè in caso di errore.
- Allarmi e autodiagnostica: Sono monitorate diverse condizioni di allarme, come la mancata connessione della cella di carico, con report diagnostici dettagliati.
Modalità di funzionamento:
- Limitazione su singolo carico: WIN 6N può operare come limitatore per una singola cella di carico.
- Controllo del carico totale: Quando connesso a un massimo di 4 unità, il sistema funziona come sommatore, controllando il carico totale con intervento selezionabile dei relè sia sul carico singolo che su quello complessivo. La connessione tra le unità avviene tramite RS485 o, opzionalmente, RF wireless.
Setup e diagnostica:
- La configurazione e la taratura dello strumento avvengono tramite 4 tasti meccanici e un display LCD.
- In alternativa, è possibile utilizzare un dispositivo esterno connesso via RF.
- Il display LCD consente di visualizzare il segnale della cella di carico e gli eventuali allarmi intervenuti.
- Linearizzazione del carico: Il sistema offre funzioni avanzate di taratura, inclusa la possibilità di linearizzazione del carico.
Ingressi e uscite:
- Ingressi logici remotabili:
- Azzeramento parziale del carico.
- Trasmissione dati a terra (es. stampa ricevuta).
- Controllo della vita residua dei sistemi di sollevamento, con calcolo basato sul carico sollevato e sul tempo di utilizzo.
- Uscita analogica opzionale: Configurabile per monitorare sia il carico singolo che il totale.
WIN 6N rappresenta una soluzione versatile e altamente affidabile per applicazioni industriali, garantendo un monitoraggio preciso del peso e la massima sicurezza operativa.
Caratteristiche Tecniche
| Alimentazione scheda | 20 – 50 VAC/VDC protetta contro l’inversione di polarità. Protezione con fusibile ripristinabile |
| Assorbimento | 6 VA |
| Isolamento | Classe III |
| Temperatura di funzionamento | – 10 °C / + 50 °C |
| Umidità | Massimo 85% senza condensa |
| Temperatura di stoccaggio | – 20 °C / + 60 °C |
| Display | LCD retroilluminato 2 righe di 16 caratteri, altezza carattere 5 mm LED tre LED indicatori da 3 mm (stato uscitè relè ) + un LED stato strumento tus-LED |
| Tastiera | 4 tasti meccanici |
| Dimensioni (incluso morsettiere) | 140 mm x 93 mm x 65 mm |
| Montaggio | Supporto DIN o profilato OMEGA, 4 viti |
| Materiale supporto | Poliamide 6.6 UL 94 V-0, autoestinguente |
| Connessioni | Morsettierre estraibili a vite |
| Passo vite | 5,08 / 5 mm |
| Ingresso celle di carico | Celle singolo ponte: Ingresso segnale fino a 3.9 mV/V |
| Numero celle di carico | Massimo 8 celle da 350 Ω. Alimentazione celle di carico protetta da cortocircuito. |
| Linearità | < 0,01 % del fondo scala |
| Deriva in temperatura | < 0,002 % del fondoscala/°C |
| Risoluzione interna | 24 bit |
| Campo di misura | Da – 3,9 mV/V a + 3,9 mV/V |
| Filtro digitale | Selezionabile 0,25 Hz – 3 Hz |
| Taratura di zero e fondo scala | Automatica o a pesi campione. |
| Controllo interruzione cavi cella | Controllato costantemente |
| Uscite di limitazione | 3 relè con un contatto in scambio (18 – 50 VDC / VAC) 2 A |
| Ingressi logici | 2 ingressi logici optoisolati |
| Porta seriale RS232 | Trasmissione dati/update firmware |
| Baudrate | Selezionabile 1200 – 115200 bit/s |
| Protocolli | Ripetitore, Pulsantiera, Slave ASCII, Modbus RTU |
| Porta seriale RS485 | Connessione sommatore con altre unità, trasmissione dati |
| Protocolli | Sommatore, Pulsantiera, Slave ASCII, Modbus RTU |
| Baudrate | Selezionabile 1200 – 115200 bit/s |
| Uscita analogica | In tensione (0-10V / 0-5 V) o in corrente (0-20 mA / 4-20 mA) |
| Risoluzione | 16 bit |
| Taratura | Digitale da tastiera |
| Limiti di carica | Minimo 10 kΩ (tensione), massimo 300 Ω (corrente) |
| Linearietà | 0,03 % del fondo scala |
| Deriva in temperatura | 0,002 % del fondoscala/°C |
| Interfaccia RRF opzionale | Connessione sommatore con altre unita , trasmissione dati, configurazione da terra. |
| Frequenza RF | 868 MHz (7 canali) |
| Raggio medio di copertura | 50 m |
| Microcontroller | 32 bit ARM Cortex M0+ |
| Supervisione | Watchdog indipendente |
| Memoria codice | 128 kB Flash, riprogrammabile |
| Memoria dati | 32kB E2prom, espandibile fino a 256kB |
| Conformità alle normative | EN6100-6-2, EN6100-6-3 per EMC EN61010-1 per sicurezza elettrica EN13849-1 parti dei sistemi di comando legati alla sicurezza |
